IMAO今尾应用实例/工夹具标准件深圳市智盈迅科技有限公司

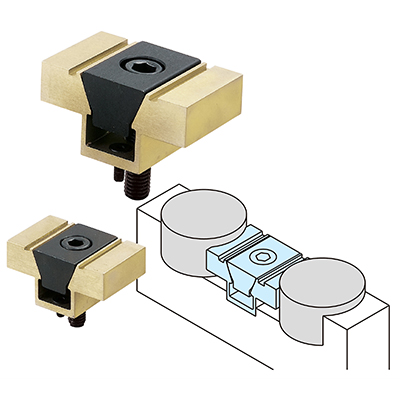

MBDES (自行加工式双面固定夹具)

[客户信息]

行业: 工业机械制造商
用途: 立式加工中心：铣面加工孔・加工
加工工件: 铝材

[客户的心声]

按照工件的形状自行加工双面固定夹具的夹口，使其能够从侧面切实夹紧圆形工件。
并且由于1个夹紧器同时固定2个工件，使得在有限的空间内能够夹紧许多个工件。

[应用产品]

MBDES

自行加工式双面固定夹具

CAD数据、PDF样本

OK夹钳 (螺丝孔型)

[客户信息]

行业: 金属加工行业
用途: 立式加工中心：铣面加工・孔加工
加工工件: 钢铁

[客户的心声]

通过在OK夹钳的夹口上安装V型衬垫，使其能够夹紧工件的R面。
以及通过左右对称地完成夹紧，使得在狭小的空间内成功安置多个工件。

[应用产品]

FK2-VT-T

OK夹钳(螺丝孔型)

CAD数据、PDF样本

由于在夹口上设有螺丝孔，因此可以安装适合工件的衬垫。

CP132 (双面固定夹具(小型))

[客户信息]

行业: 工业机械制造商
用途: 卧式加工中心：铣面加工・孔加工
加工工件: 铝材

[客户的心声]

由于需要进行量产加工，为本来使用虎钳进行夹紧的工件制作了专用于多个同时夹紧的夹具，然后使用虎钳对其进行固定。
此夹紧器可以做到用1个夹紧器固定2个工件，成功地在有限的空间内做到安置多个工件。

[应用产品]

CP132

双面固定夹具(小型)

CAD数据、PDF样本

采用楔块结构，强力夹紧工件。
一次操作可同时夹紧和松开两个工件。

BJ360 (辅助支撑(小型))

[客户信息]

行业: 电气部件的制造
用途: 立式加工中心：孔加工・铣面加工
加工工件: 铝压铸件

[客户的心声]

通过更换成今尾的辅助支撑后，以往费时的防抖动的作业，现在可以无需工具便可简单地进行了。

[应用产品]

BJ360

辅助支撑(小型)

CAD数据、PDF样本

BJ360 (辅助支撑(小型))

[客户信息]

行业: 一般工业机械制造
用途: 卧式加工中心：各种加工
加工工件: 铸造品

[客户的心声]

不需要调节操作，大幅缩短了准备工序的时间。
以此为契机，现在正在使用各种类型的辅助支撑。

[应用产品]

BJ360

辅助支撑(小型)

CAD数据、PDF样本

CP710 (定位圆锥销(弹簧式))

[客户信息]

行业: 汽车部件的制造
用途: 立式加工中心：孔加工・铣面加工
加工工件: 铝压铸件

[客户的心声]

通过使用了铸出孔进行的销定位，使得形状不稳定的铝压铸件能够精确定位了。

[应用产品]

CP710

定位圆锥销(弹簧式)

CAD数据、PDF样本

BJ765 (弹簧定位销)

[客户信息]

行业: 各种部件加工
用途: 立式加工中心加工中的暂时夹紧
加工工件: 铁材

[客户的心声]

解决了使用液压进行同时夹紧时的工件的定位偏差，使得形状不稳定的工件的准备工序变得简单了。

[应用产品]

BJ765

弹簧定位销

CAD数据、PDF样本

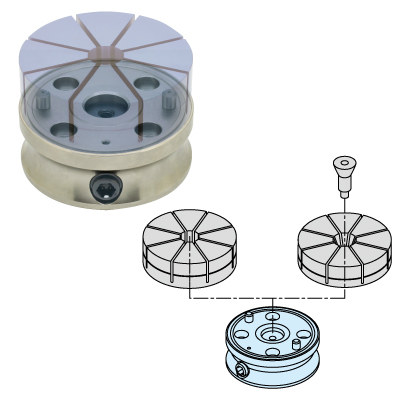

CP125、CP127 (形状固定夹具)

[客户信息]

行业: 金属加工行业
用途: 卧式加工中心：铣面加工
加工工件: 机械结构用合金钢

[客户的心声]

以往难以用夹钳或侧面固定夹具夹紧的工件，通过夹紧孔的内径从而让操作变得更为简便。

[应用产品]

CP125、CP127

形状固定夹具

CAD数据、PDF样本

CP170-N (对心夹钳)，CP180 (柔性定位基座)

[客户信息]

行业: 各种部件加工
用途: 5轴加工中心：切削，夹具交换
加工工件: 铝块

[客户的心声]

由于不存在夹具和工具的干涉，使得多个方向的加工成为可能。
十足的夹紧力也可以安心使得夜间进行无人连续加工。

[应用产品]

CP170-N

对心夹钳

CAD数据、PDF样本

CP180

尖形侧面固定夹具

CAD数据、PDF样本

CP104 (尖形侧面固定夹具)

[客户信息]

行业: 电子部件的模具设计・制造
用途: 卧式加工中心：孔加工・铣面加工
加工工件: SC材(最小长150mm/最大长350mm・厚(10～25mm))

工装中的夹紧皆为CP104。

[客户的心声]

可对应各种各样的工件尺寸且可多工位安装。
加工精度也更稳定!

[应用产品]

CP104

尖形侧面固定夹具

CAD数据、PDF样本

CP107 (侧面固定夹具)

[客户信息]

行业: 工程机械部件加工
用途: 卧式加工中心：孔加工・铣面加工
加工工件: 铸造材

[客户的心声]

可多工位安装，装拆时间也减少到以前的1/2以下。
夹紧力UP、不良几率DOWN!

[应用产品]

CP107

侧面固定夹具

CAD数据、PDF样本

OK夹钳

[客户信息]

业种: 航空部件加工
用途: 在卧式加工中心上的粗加工
加工工件: 钛材

[客户的心声]

应用前，由于是从工件上方进行夹紧，工件需要准备额外的夹紧余料。应用后，无需夹紧余料，可减少材料的浪费。

[应用产品]

OK夹钳
※有各种各样的类型。

经济型 : AK2,BK2
单型 : BK2,DK2,FK2
单型不锈钢制品 : BK2-VT-SS
双型 : DK2,FK2
自行加工型 : BK2,DK2,FK2
螺丝孔型 : BK2,DK2,FK2

5轴夹紧系统

[客户信息]

行业: 各种部件加工
用途: 5轴加工机：孔加工・铣面加工
加工工件: SKD61

[客户的心声]

其它公司的5轴用夹钳夹紧力较小。
但是，本产品的夹紧力非常大很满意。

[应用产品]

SCS5AX, 3AX

夹紧组件5AX,3AX

CAD数据、PDF样本

QLSNDM (按扣式夹具(迷你下推式))

[客户信息]

行业: 汽车部件的制造
用途: 汽车座位管子焊接时的夹紧

[客户的心声]

使用的轴节夹具具有寿命短的问题，2、3个月就要更换或者调整一次。
使用本产品以后，耐久性有了很大的提升，作业性也提高了！

[应用产品]

QLSNDM

按扣式夹具(迷你下推式)

CAD数据、PDF样本

MBSC (入槽式夹具)

[客户信息]

行业: 医疗相关机器・电子应用机械的机械加工
用途: 立式加工中心：孔加工・网格板加工
加工工件: 铝块切削

[客户的心声]

以前使用夹钳一个一个的加工。
使用本产品时，可多工位安装・集成工序・减少素材的夹紧余量。

[应用产品]

MBSC

入槽式夹具

CAD数据、PDF样本

MBDE (双面固定夹具)

[客户信息]

行业: 各种部件加工
用途: 卧式加工中心：孔加工・网格板加工
加工工件: 铝块切削

[客户的心声]

成本便宜性价比高，已大量应用!

[应用产品]

MBDE

双面固定夹具

CAD数据、PDF样本

BUH (工件压块)

[客户信息]

行业: 一般产业机械制造
用途: 卧式加工中心：各种加工
加工工件: 铸造品

[客户的心声]

顶端可旋转，可紧密贴合接触面。
另外顶端的形状以及种类非常多。

[应用产品]

BUH

钢球组件(螺栓型)

CAD数据、PDF样本

QLPDH (下拉式快捷夹具(强力型))

[客户信息]

用户: 株式会社新泻机械科技
用途: 卧式加工中心：孔加工・铣面加工
加工工件: 铸造品

[客户的心声]

使用本产品，可缩短装拆时间，粗加工・精加工都可以很好的完成。

[应用产品]

QLPDH

下拉式快捷夹具(强力型)

CAD数据、PDF样本

QLSCL (薄型凸轮侧推式快捷夹具(带手柄型))

[客户信息]

行业: 汽车部件加工
用途: 立式加工中心：孔加工・洼坑加工
加工工件: 铝板(厚3mm)

[客户的心声]

无需工具作业性良好，作为板厚3mm的工件加工用夹具完全没有问题。

[应用产品]

QLSCL-R

薄型凸轮侧推式快捷夹具(带手柄型)

CAD数据、PDF样本

PTPD (下拉式夹具(六角型))

[客户信息]

行业: 油压装置设计制作
用途: 卧式加工中心：孔加工・网格板加工
加工工件: SC角材

[客户的心声]

以前一直使用自己制作的下拉式夹具。
使用本产品后扳手紧固的作业性提高，装拆时间也缩短了。

[应用产品]

PTPD

下拉式夹具(六角型)

CAD数据、PDF样本

应用实例/工夹具标准件

MBDES (自行加工式双面固定夹具)

OK夹钳 (螺丝孔型)

CP132 (双面固定夹具(小型))

BJ360 (辅助支撑(小型))

BJ360 (辅助支撑(小型))

CP710 (定位圆锥销(弹簧式))

BJ765 (弹簧定位销)

CP125、CP127 (形状固定夹具)

CP170-N (对心夹钳)，CP180 (柔性定位基座)

CP104 (尖形侧面固定夹具)

CP107 (侧面固定夹具)

OK夹钳

5轴夹紧系统

QLSNDM (按扣式夹具(迷你下推式))

MBSC (入槽式夹具)

MBDE (双面固定夹具)

BUH (工件压块)

QLPDH (下拉式快捷夹具(强力型))

QLSCL (薄型凸轮侧推式快捷夹具(带手柄型))

PTPD (下拉式夹具(六角型))

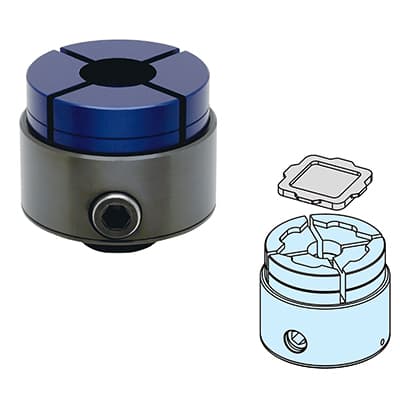

CP120 (外形固定夹具)
